Technische Spezifikationen | Einheit | 18 | 25 | 38 | 50 | 65 | 75 | 80 | 90 | 100 | 115 | 130 | 168 | 219 | 273 |
Maximale Biegekapazität – Kohlenstoffstahl (σs = 400 MPa) | mm | φ18*1,6 | φ25*2 | φ38*2 | φ50*2,0 | φ65*2,5 | φ75*2,5 | φ80*2,5 | φ89*2,5 | φ100*2,5 | φ114*5 | φ130*5 | φ168*15 | φ219*16 | φ270*20 |
Maximale Biegekapazität – Edelstahl (σs = 600 MPa) | mm | φ15*1 | φ20*1,0 | φ32*1,2 | φ42*1,2 | φ52*1,5 | φ62*2 | φ65*2 | φ70*1,5 | φ80*1,5 | φ102*2 | φ114*2,5 | φ152*4 | φ190*10 | φ252*10 |
Min. Biegeradius (CLR) | mm | 1,5D< | 1,5D< | 1,5D< | 1,5D< | 1,5D< | 1,5D< | 1,5D< | 1,5D< | 1,5D< | 1,5D< | 1,5D< | 1,5D< | 1,5D< | 1,5D< |
Maximale Kapazität – Quadratische / rechteckige Rohre | mm | 12*1,2 | 16*1.5 | 28*1,5 | 40*1.5 | 45*2 | 50*2 | 50*2.5 | 60*2,5 | 65*2,5 | 90*2,5 | 95*3 | 110*5 | 180*10 | 200*12 |
Maximaler Biegedurchmesser (anpassbar mit Biegehilfe durch Schieben) | mm | φ10 | φ20 | φ34 | φ48 | φ52 | φ62 | φ74 | φ89 | φ98 | φ114 | φ114 | φ140 | φ190 | φ250 |
Biegeradiusbereich (Min – Max CLR) | mm | 10 bis 80 | 10-140 | 15-150 | 20-180 | 30-200 | 35-230 | 40-250 | 40-270 | 40-285 | 50-350 | 60-400 | 90-550 | 120-800 | 130-1000 |
Maximaler Biegewinkel | grad | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 |
Maximaler Mittelpunktabstand zwischen zwei Biegungen (R1 – R2) | mm | 30 | 40 | 65 | 65 | 75 | 85 | 100 | 110 | 120 | 130 | 130 | 145 | 170 | 180 |
Maximale Zufuhrlänge mit Mandrel | mm | 3000 | 3000 | 3000 | 3200 | 3500 | 4000 | 4700 | 5000 | 5300 | 5500 | 5500 | 5800 | 6500 | 7000 |
Maximale gerade Länge von der Spannvorrichtung bis zum Ende (zum einfachen Laden) | mm | 2000 | 2000 | 2500 | 2500 | 2500 | 2800 | 2900 | 3000 | 3500 | 4000 | 4000 | 4500 | 4800 | 5200 |
Tischhöhe (Mittelpunkt der Biegescheibe bis zum Boden) | mm | 1100 | 1100 | 1100 | 1150 | 1215 | 1215 | 1200 | 1305 | 1115 | 1450 | 1450 | 1470 | 1650 | 1800 |
Mittlere Höhe der Biegescheibe | mm | 22 | 30 | 38 | 38 | 50 | 65 | 68 | 68 | 75 | 90 | 90 | 150 | 165 | 185 |
Maximale Biebegeschwindigkeit (BOD – Bend on Distance) | grad/s | 220 | 220 | 160 | 105 | 100 | 75 | 65 | 58 | 47 | 40 | 25 | 20 | 10 | 6 |
Biegegenauigkeit (± mm oder ±°) | grad | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,1 | ±0,1 | ±0,15 | ±0,15 | ±0.2 |
Maximale Zufügegeschwindigkeit (DBB – Abstand zwischen den Biegungen) | mm/s | 2000 | 2000 | 1400 | 1400 | 420 | 400 | 360 | 360 | 360 | 260 | 260 | 240 | 230 | 215 |
Zufügenauigkeit (± mm) | mm | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,1 | ±0,1 | ±0,1 |
Maximale Rotationsgeschwindigkeit (POB – Ebene der Biegung) | grad/s | 300 | 300 | 300 | 200 | 200 | 200 | 240 | 220 | 200 | 170 | 170 | 140 | 100 | 80 |
Rotationsgenauigkeit (±°) | mm | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,15 | ±0,15 | ±0.2 |

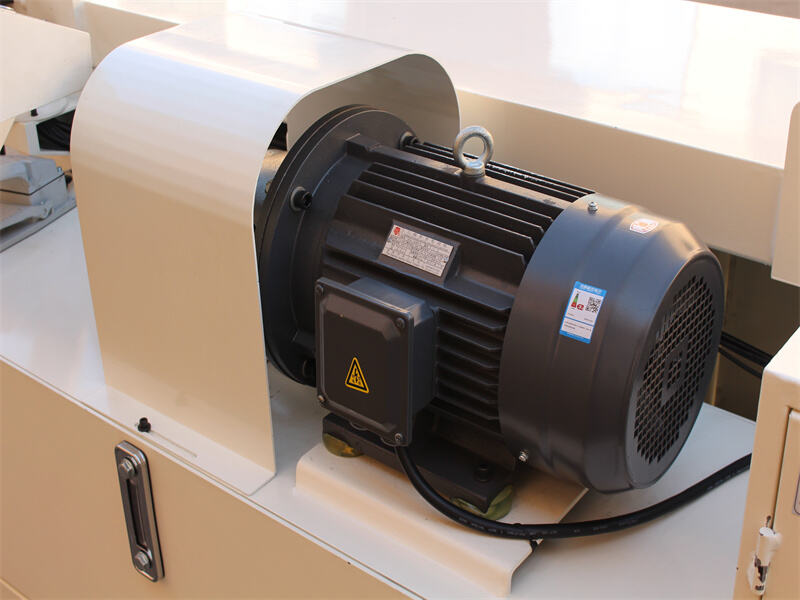

Kraft von Hydraulikmotoren | kW | 2.2 | 4 | 4 | 5 | 7.5 | 7.5 | 15 | 15 | 15 | 22 | 22 | 30 | 45+11 | 55+11 |
Maschinenbreite | mm | 760 | 760 | 1150 | 1300 | 1850 | 1450 | 2100 | 2180 | 2300 | 1700 | 2000 | 2400 | 3500 | 3800 |
Maschinenhöhe | mm | 1300 | 1300 | 1450 | 1450 | 1780 | 1400 | 1770 | 1800 | 2170 | 2100 | 2100 | 2150 | 2500 | 2700 |
Maschinenlänge | mm | 3500 | 4050 | 4900 | 5350 | 5800 | 6200 | 6290 | 6850 | 7800 | 7000 | 9000 | 9300 | 13500 | 15000 |
Maschinengewicht | kg | 1100 | 1500 | 3000 | 3500 | 5900 | 6000 | 6700 | 7900 | 10000 | 12000 | 13000 | 16000 | 32000 | 50000 |

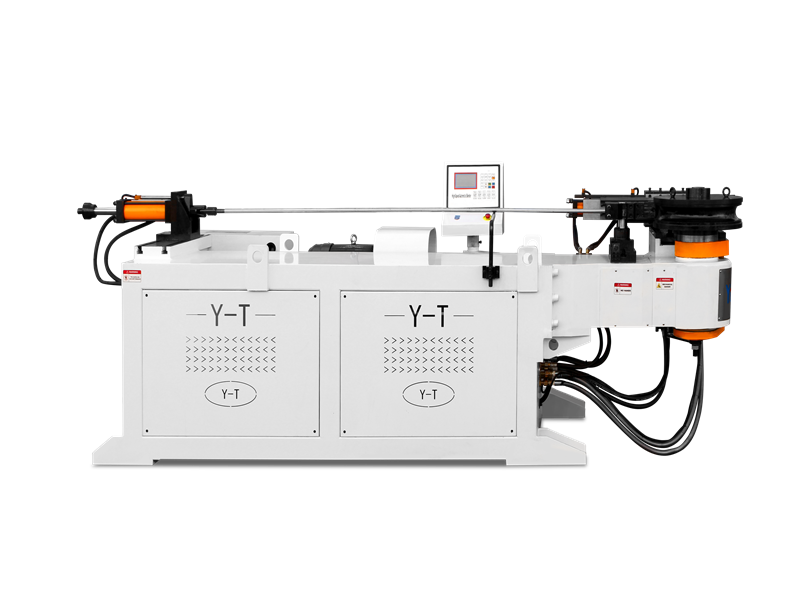

CNC-Vollautomatik-Biegemaschine
Mit 3,4 elektrischen CNC-Achsen ausgestattet

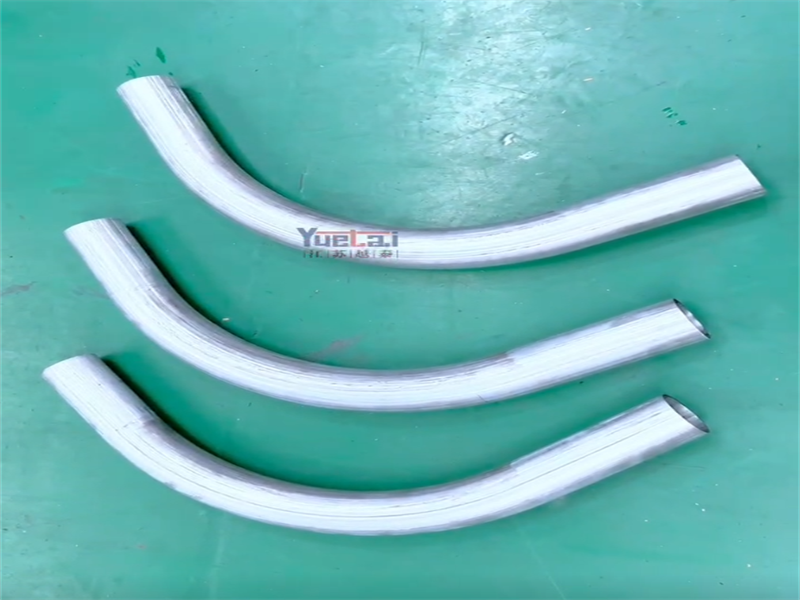

Mehrere Rohrbiegesätze
Yuetai-Rohrbieger bieten eine der leistungsstärksten Lösungen, die auf dem Markt erhältlich sind
CNC-Vollautomatik-Biegemaschine

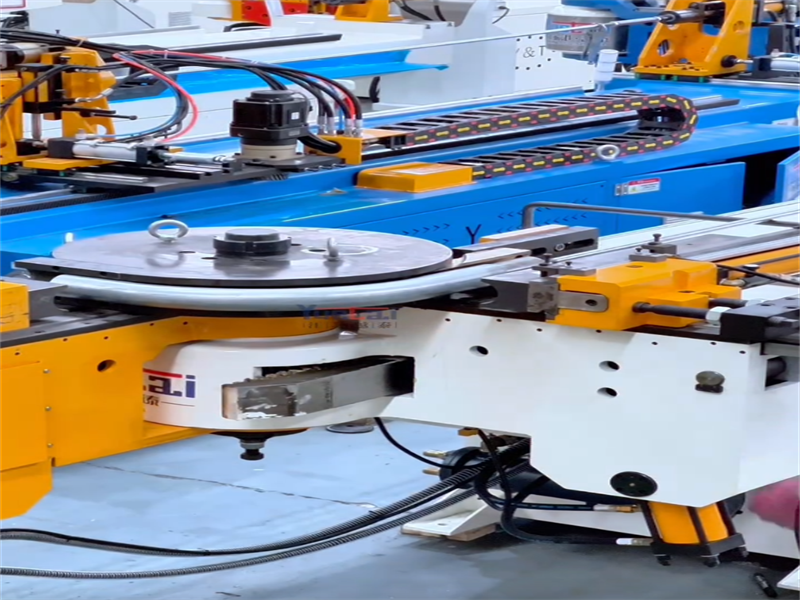

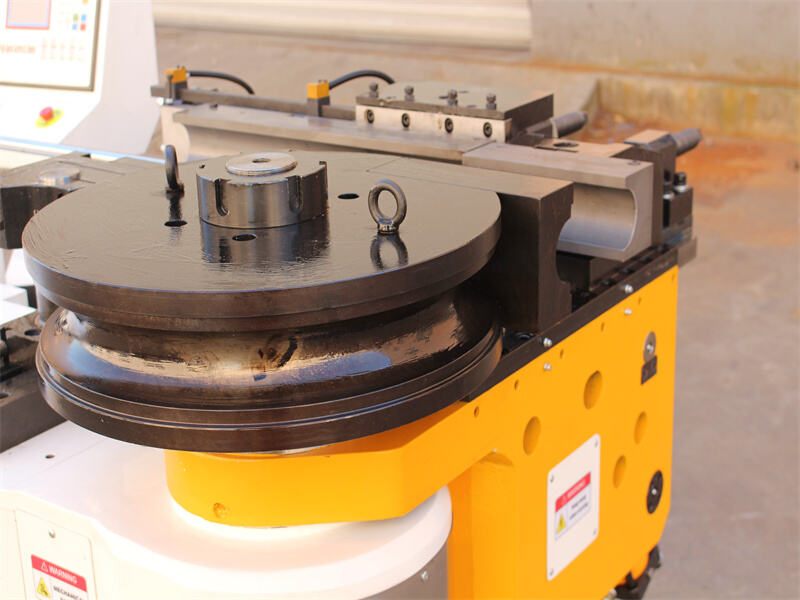

Seitig angeordneter Biegekopf und Schlitten
Zentrale Schmierung für Gleitflächen
Automatische Mandrellschmierung
CNC-Vollautomatik-Biegemaschine
Steuerungssoftware

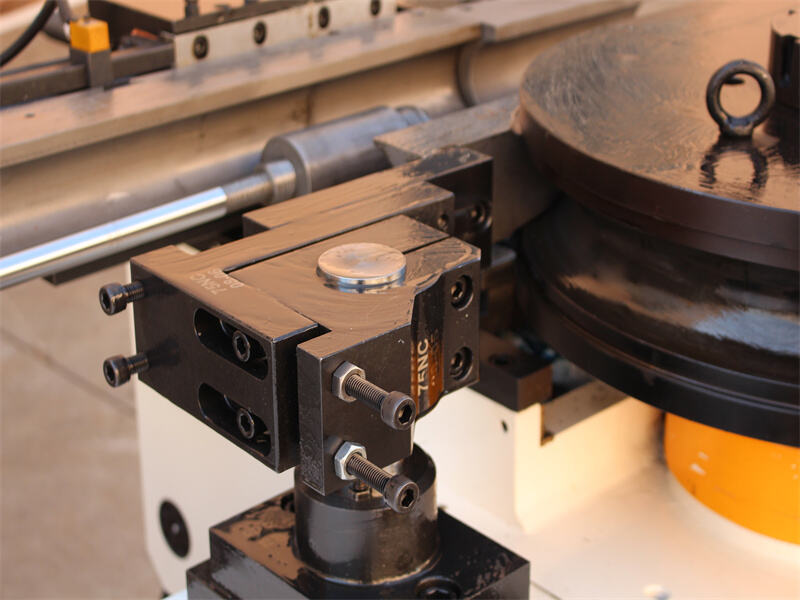

Einzel- oder Mehrfachstapel
Unabhängiges Druckdieselsystem für jeden Rohrbiegestapel
CNC-Vollautomatik-Biegemaschine
Wischdieselsitz und Schmierung
3D-Anzeige und Drehung der Teile
Umwandlung der XYZ- und YBC-Koordinaten
Spiegeln und Bildumkehr der Teile
CNC-Vollautomatik-Biegemaschine
Vollautomatisch und kosteneffizient.
Diese Rohrbiegeanlage ist mit 3 programmierbaren Achsen ausgestattet:
Führung – Elektrischer Servo;
Rotation – Elektrischer Servo;
Rohrbiegen – Hydraulisch (NC).
